測試變壓器絕緣電阻和吸收比（極化指數）是確保變壓器安全運行的重要環節。絕緣電阻反映了變壓器絕緣材料的性能，而吸收比則能進一步揭示變壓器絕緣的老化程度。通過這些測試，我們可以及時發現潛在的絕緣問題，從而采取必要的維護措施，確保變壓器的穩定運行。
通過測量變壓器繞組的絕緣電阻和吸收比（極化指數），我們可以有效地檢測出變壓器整體或部件的受潮情況，以及貫穿性的集中缺陷，例如絕緣子破裂、引線與殼體接觸、器身內部金屬接地、繞組圍屏嚴重老化，以及絕緣油嚴重受潮等問題。
測試變壓器繞組連同套管對地絕緣電阻，需要遵循以下步驟：
(1) 首先，挑選適合的絕緣電阻表，並仔細檢查其是否正常工作。
(2) 在進行測試前，確保變壓器已斷電，並拆除其對外的一切連線。然後，將變壓器的所有繞組、鐵芯和外殼都接地放電。對於大容量的變壓器，放電時間應不少於5分鍾，並使用絕緣工具進行，避免用手直接碰觸放電導線。
(3) 接下來，進行接線並開始測試。分別讀取並記錄15秒、60秒和10分鍾的絕緣電阻值。
(4) 讀取完絕緣電阻後，先斷開絕緣電阻表與被試品高壓端的連接線，再停止絕緣電阻表的運轉，以防止變壓器在測量時所充的電荷通過絕緣電阻表放電而損壞它。
(5) 對變壓器的測試部位進行放電接地處理。
(6) 記錄下環境溫度、濕度以及變壓器的上層油溫，並據此計算吸收比和極化指數的數值。
(7) 最後，試驗結束後，整理好所有儀器。

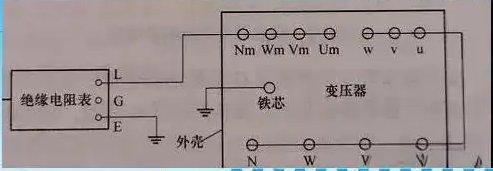

測試接線圖的正確解讀和應用能夠保證測試數據的準確性和可靠性。它為試驗人員提供了清晰的接線指導，這是確保變壓器試驗過程安全和結果精確的重要基礎。
在測量變壓器絕緣電阻時，繞組不僅對外殼，而且繞組間也會發生電容充電現象。由於高壓繞組和低壓繞組間的分布電容存在，當改變測量順序時，繞組間的電容會經曆不同的重新充電過程，這將對測量結果產生影響，進而產生附加誤差。
為了確保測量結果的準確性，消除誤差，我們必須遵循一定的測量順序，並且在每次試驗中都應保持一致。這樣的規定不僅有助於我們更準確地解讀測量結果，還能確保試驗結果的可比性。
在進行變壓器絕緣電阻與吸收比（極化指數）試驗時，我們需要詳細了解並遵循一係列的測試步驟和接線操作。這些步驟和操作不僅關係到測試的準確性，更影響到變壓器的安全運行。因此，在開始測試之前，充分地了解和準備是必不可少的。
在開展變壓器絕緣電阻與吸收比（極化指數）試驗的過程中，測試接線圖的正確解讀和應用顯得尤為關鍵。它不僅為試驗人員提供了清晰的接線指導，還能確保測試數據的準確性和可靠性。因此，在測試之前，務必深入理解和掌握測試接線圖的相關內容。
|
